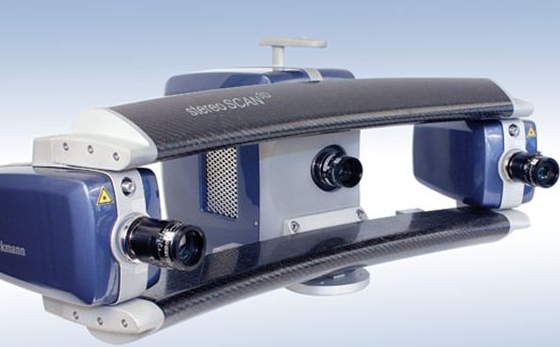

stereoScan3d系统由两个高分辨率数码相机和一个我们专利的MPT投影单元组成。

两个数码相机非对称的安装对整体系统的灵活性和准确性具有重要的意义。

灵活性：

· 通过非对称的系统构建同时实现了10°, 20° und 30°的测量角度，不易被扫描到的物体部分也可以被测量到。

· 通过转换镜头可以改变测量范围。

· 数码相机的位置也可以很容易地改变，这样就可以实现较小的测量范围，而不必改变系统的基架。

准确度：

· 两个1，4m分辨率的数码相机保证了高分辨率和准确度。（可选5，0m或者6，4m分辨率的相机）

· 用碳纤维制成的传感器基架保证了系统机械的和热学的稳定性。

· 智能化的数据管理保证了最高的数据安全性。

· 快速的摄像时间大大减少了环境变化对测量的影响。

· 快速的系统校准保证了最高的测量准确性。

· 系统执行标准VDI/VDE Guideline 2634。

stereoSCAN3D– 16 Megapixel , 最高分辨率的三维扫描仪，叶片测量专用机型

stereoSCAN3D作为高质量的三维测量技术+我们专利微型投影技术的集合系统，拥有高精度、高性能、灵活性、细节化等一系列特点及优势。着眼于汽车、航空航天、铸件制造等行业对精度的极高要求及迫切需求，2014年，Breuckmann在原有的高质量stereoSCAN3D基础上，推出了stereoSCAN 1600万像素, 这是目前市场上像素最高的扫描仪。其最小点距可达10微米，尤其适合测量叶轮叶片类产品及其锋利的R角，即是在0,1毫米的R角，stereoSCAN也可以一次性的测量10个点，大大提升了航空发动机叶片的测量精度。其最小镜头60毫米，最大镜头850毫米，无论检测对象为微型结构或极其细微的公差，或者汽车航空的大型部件检测，该系统都是您的不二之选。

技术指标

传感器		黑白CCD相机, 火线IEEE 1394b接口
相机分辨率		2 x 1388 x 1038 Pixel
投影技术		微结构光投影技术
光源	LED 高能灯 (HPP)	50 W 高能 LED （White，Green，Blue，Red） 120 W 卤素灯
光强	LED 高能灯 (HPP)	250 ANSI Lumen 1100 ANSI Lumen
光栅数		128
最短摄取时间		960 毫秒
扫描头重量		6.5 kg（LED）；7.7kg（HPP）
电源		AC 110 / 230 Volt, 50 – 60 Hz
控制器		150 W，USB 2.0
操作系统		Windows 7 64 Bit

视场

外部相机位置	扫描夹角：30 度，基架长度：450 mm，工作距离：840 mm
视场[mm] ⁽¹⁾	L-175	L-325	L-400	L-525	L-725	L-950
扫描范围[mm] ⁽²⁾	140 x 105	240 x 180	320 x 240	420 x 315	580 x 435	760 x 570
景深[mm] ⁽³⁾	90	150	200	260	360	475
x,y方向分辨率[µm] ⁽⁴⁾	100	175	230	300	415	545
Z方向极值[µm] ⁽⁵⁾	3	5	6	8	11	14
噪音(z)[µm] ⁽⁶⁾	± 4	± 8	± 10	± 13	± 18	± 24
特征精度[µm] ⁽⁷⁾	± 9	± 15	± 20	± 26	± 36	± 48

内部相机位置	扫描夹角：30 度，基架长度：200mm，工作距离：340mm
视场[mm] ⁽¹⁾	S-060	S-125	S-250
扫描范围[mm] ⁽²⁾	48 x 36	100 x 75	200 x 150
景深[mm] ⁽³⁾	30	60	125
x,y方向分辨率[µm] ⁽⁴⁾	35	70	145
Z方向极值[µm] ⁽⁵⁾	1	2	4
噪音(z)[µm] ⁽⁶⁾	± 2	± 3	± 6
特征精度[µm] ⁽⁷⁾	± 4	± 6	± 13

stereoSCAN^3D – 4.0 MegaPixel

技术指标

传感器		黑白CCD相机, 火线IEEE 1394b接口
相机分辨率		2 x 2048 x 2048 Pixel
投影技术		微结构光投影技术
光源	LED 高能灯 (HPP)	50 W 高能 LED（White，Green，Blue，Red） 120 W 卤素灯
光强	LED 高能灯 (HPP)	250 ANSI Lumen 1100 ANSI Lumen
光栅数		128
最短摄取时间		1.5 秒
扫描头重量		6.5 kg（LED）；7.7 kg（HPP）
电源		AC 110 / 230 Volt, 50 – 60 Hz
控制器		150 W, USB 2.0
操作系统		Windows 7 64 Bit

视场

外部相机位置	扫描夹角：30度，基架长度：450 mm，工作距离：840 mm
视场[mm] ⁽¹⁾	L-325	L-575	L-725
扫描范围[mm] ⁽²⁾	260 x 195	460 x 345	580 x 435
景深[mm] ⁽³⁾	160	280	360
x,y方向分辨率[µm] ⁽⁴⁾	125	220	280
Z方向极值[µm] ⁽⁵⁾	4	9	11
噪音(z)[µm] ⁽⁶⁾	± 8	± 14	± 18
特征精度[µm] ⁽⁷⁾	± 16	± 29	± 36

内部相机位置	扫描夹角：30度，基架长度：200mm，工作距离：340 mm
视场[mm] ⁽¹⁾	S-125
扫描范围[mm] ⁽²⁾	100 x 75
景深[mm] ⁽³⁾	60
x,y方向分辨率[µm] ⁽⁴⁾	45
Z方向极值[µm] ⁽⁵⁾	2
噪音(z)[µm] ⁽⁶⁾	± 3
特征精度[µm] ⁽⁷⁾	± 6

stereoSCAN^3D – 5.0 MegaPixel

技术指标

传感器		黑白CCD相机, 火线IEEE 1394b接口
相机分辨率		2 x 2452 x 2054 Pixel
投影技术		微结构光投影技术
光源	LED 高能灯 (HPP)	50 W 高能 LED （White，Green，Blue，Red） 120 W 卤素灯
光强	LED 高能灯 (HPP)	250 ANSI Lumen 1100 ANSI Lumen
光栅数		128
最短摄取时间		960 毫秒
扫描头重量		6.5 kg（LED）；7.7kg（HPP）
电源		AC 110 / 230 Volt, 50 – 60 Hz
控制器		150 W，USB 2.0
操作系统		Windows 7 64 Bit

视场

外部相机位置	扫描夹角：30 度，基架长度：450 mm，工作距离：840 mm
视场[mm] ⁽¹⁾	L-175	L-325	L-400	L-525	L-725	L-950
扫描范围[mm] ⁽²⁾	140 x 105	240 x 180	320 x 240	420 x 315	580 x 435	760 x 570
景深[mm] ⁽³⁾	90	150	200	260	360	475
x,y方向分辨率[µm] ⁽⁴⁾	60	100	130	170	240	310
Z方向极值[µm] ⁽⁵⁾	4	6	8	11	15	19
噪音(z)[µm] ⁽⁶⁾	± 7	± 11	± 15	± 20	± 27	± 36
特征精度[µm] ⁽⁷⁾	± 10	± 17	± 23	± 30	± 42	± 55

内部相机位置	扫描夹角：30 度，基架长度：200mm，工作距离：340mm
视场[mm] ⁽¹⁾	S-060	S-125	S-250
扫描范围[mm] ⁽²⁾	48 x 36	100 x 75	200 x 150
景深[mm] ⁽³⁾	30	60	125
x,y方向分辨率[µm] ⁽⁴⁾	20	40	80
Z方向极值[µm] ⁽⁵⁾	1	3	5
噪音(z)[µm] ⁽⁶⁾	± 2	± 5	± 9
特征精度[µm] ⁽⁷⁾	± 5	± 7	± 14

stereoSCAN 3DR16– 16 MegaPixel

技术指标

传感器		黑白，逐行扫描CCD，35 mm
相机分辨率		2 x 4864 x 3232像素
投影技术		微结构光栅投影技术
光源	LED 高能投影单元 (HPP)	50 W 高能 LED (蓝, 绿, 红, 白) 120W
光强	LED 高能投影单元 (HPP)	500标准流明 1100 标准流明
光栅数		128
最短摄取时间		1 秒
扫描头重量		6.5 kg (LED);7.7 kg (HPP)
电源		AC 110 / 230 Volt, 50 – 60 Hz
控制器		150 W , USB 2.0
操作系统		Windows 7 64 Bit

视场

	扫描夹角：27 度，基架长度：470 mm，工作距离：1000 mm
视场[mm] ⁽¹⁾	L-400	L-650	L-850
扫描范围[mm] ⁽²⁾	330 x 215	490 x 325	625 x 415
景深[mm] ⁽³⁾	200	300	400
x,y方向分辨率[µm] ⁽⁴⁾	47	100	128
Z方向极值[µm] ⁽⁵⁾	13	18	21
噪音(z)[µm] ⁽⁶⁾	± 16	± 31	± 40
特征精度[µm] ⁽⁷⁾	± 20	± 34	± 50

	测量角度: 30 度相机支架长度: 200 mm 工作距离: 340 mm
视场[mm] ⁽¹⁾	S-060	S-150	S-250
扫描范围[mm] ⁽²⁾	5o x 35	125 x 85	210 x 140
景深[mm] ⁽³⁾	32	80	130
x,y方向分辨率[µm] ⁽⁴⁾	10	26	43
Z方向极值[µm] ⁽⁵⁾	3	5	7
噪音(z)[µm] ⁽⁶⁾	± 3	± 8	± 12
特征精度[µm] ⁽⁷⁾	± 8	± 12	± 14

所有的视场可以通过调换照相机和投影单元的镜头来实现。

为了让标准视场的校准和设置简单易与操作，每个视场有一套相对应的测试过的镜头。镜头的焦距和光圈是预先设置好的，使用者不需要改变这些设置。

请注意：

这些表格里所有的数据都是基于单幅扫描..

这些数据是扫描范围的中间部分的平均数值，是在给定的扫描环境和精确校准后取得的。这些数据只有使用由博尔科曼提供的软硬件设备以及相应的系统设置才是有效的。所有的精确度以及分辨率细节都会受到物体表面材质和环境的影响。

(1) 在这些表格里所有的数据都是平均值。在一个大致范围之内。视场对角线长度可能有正负10%的变动。

(2) 在平面上的扫描范围大小。

(3) Z方向的最大深度。

(4) 横向的分辨率是理论上的计算值（其计算根据视场大小和照相机芯片分辨率）。

(5) 此极值的计算是理论上可以实现的精度极值，基于相位计算和128条光栅。

(6) 噪音比的测算是基于实际扫描点的分布和最佳拟合曲线的关系。扫描的三维数据的噪音和照相机芯片的噪音有很大关系。

(7) 特征精度是根据 VDI 2634/2定义的。
